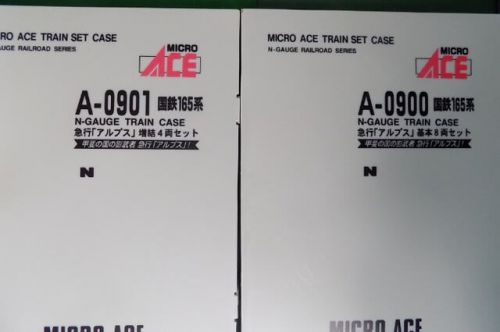

MICROACEのA0900とA0901の国鉄１６５系急行「アルプス」（非冷房）です。 最初に基本セット　　このような８両です。 今回の目玉は先頭車両のライトＬＥＤ化　この３両を加工します。 まずは分解　そのセットは室内灯が純正パーツで組み込んだあります。 ライ…… more トユニットを取り外し分解 取り外したライト基板　まあ、当然ムギ球です。 増結セットは～ こちらの４両 同様に先頭車両の３両を 分解　このセットは室内灯がテープＬＥＤで取り付けて有ります。 再組立ての際、基本セットと明るさを合わせる為入力側へ470Ωの抵抗を追加しました。 ライトユニットを取り出し 更に分解・・・通常この作業は不要です。 取り出したライト基板　同じ時期の物ですから当然ムギ球 裏側 表側 全基板からムギ球とコンデンサを取り外し、この段階で抵抗を取り付けるところのパターンをカットしておきます。 この砲弾型ＬＥＤを使用して ＬＥＤを取付 表 裏はＬＥＤと抵抗を取り付けます　こちらの面からの作業が楽です。 マイナス側はパターンカットして抵抗を取付 ライトユニットへ組み戻し 点灯テスト 全車組立完了 再生の際カプラーをこのTNカプラーに換装しました。(掲載されていない中間車両を含む全１２両) 最後まで御覧頂き有難う御座います。 今日はここ迄 にほんブログ村 close

MICROACEのA0900/A0901 国鉄165系急行「アルプス」を弄る
