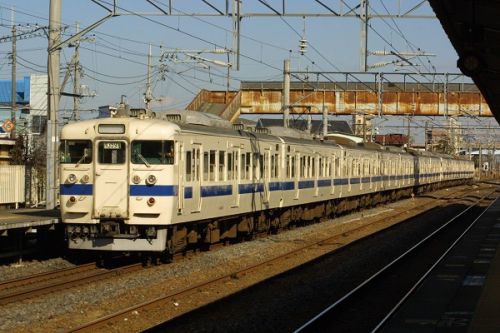

1961年5月から続々と落成した401系第1次量産車も1970年代後半に入ると陳腐化・老朽化が激しくなり、主変圧器にPCBが使用されていることもあり、早期の置き換えが必要になってきました。この頃、常磐線中電のラッシュ時の混雑は乗車率が250%に達しており、国鉄内部では経営効率の面…… more からも401系の置き換え車両はロングシート化し、少しでも乗車定員を増やすべきだという考えが大勢を占めてきました。415系500番台はこういった背景の下、(1)　従来車の車体構造を踏襲し、運転室、側出入り口、側窓などの割り付けは100番台と同一にし、経年劣化対策として屋根はポリウレタン系樹脂を塗装する、外板腰下部約400mmをステンレス化、側出入り口部の連続溶接化等、113系や115系で実施された改良を施しました。(2)　ロングシートの形状を奥行きを深くし、座面高さを下げ掛け心地の改善を図りました。室内の配色もクリーム色を基調に腰掛モケットはロームブラウンを基調とし、イメージチェンジを図りました。(3)　押し込み式通風器もFRP製とし、省力化、腐食防止を図りました。(4)　台車はロングシート化に伴う荷重増加を考慮し、まくらばね・軸ばねのばね定数を変更、重量軽減策としてブレーキユニットの箱を廃止しました。クハ411-500の定員136名/座席55名、クハ411-600の定員130名/座席53名、600番台の3位車端部にトイレ、4位車端部の座席は2人掛けクロスシートに。ちなみにクハ411-100番台の定員114名/座席65名、クハ411-200番台の定員112名/座席62名でした。(5)　電動車の重量バランスをとるためにモハ414の蓄電池・付属装置をモハ415に移設しました。これにより約1tの重量が軽減されました。塗屋根化はこの頃に登場した旅客車両ではよく目にしました。従来、直流・交直流電車の屋根には絶縁屋根布が使用されていましたが、はく離した部分から雨水が侵入し、腐食するといった欠点がありました。塗屋根方式はポリウレタン樹脂を重ね塗りした後、珪砂を付着させたもので、価格面・重量面ではやや不利なものの、腐食防止には優れた効果を発揮したため、185系で試験的に採用、後の新形式車、増備車、特別保全工事車に採用され広まってゆきました。　 2006/1/8　荒川沖　K801編成　手前から411-601+M'M501+T-705+M'M-705+411-501 表　415系500番台　製造予算と車体番号500番台は上記の表のように5次に分けて24編成、96両が製造されましたが、1次の9編成は401系1次量産車の置き換え用でした。2次の3編成は1982年11月のダイヤ改正で上野口に残っていたローカル客車列車の置き換え用でした。このグループから冷房装置がAU75Gとなりました。 221レ　上野　 555   仙台　1402223レ　上野　1236　仙台　2132425レ　上野　1513　平　  1952422レ　 浪江　 600   上野　1136424レ　   平　 1110  上野　1600426レ　　平　 1655  上野　2145        1981年10月の時刻表データから　　　　　　　　　　　　　今では信じられませんが、この時代、北千住と柏は大半の普通客車列車が通過していました。 撮影時期不明　日暮里　EF80　2による推進回送 撮影時期不明　EF80　11による推進回送 撮影時期不明　上野　EF80 13　223レ発車待ち　当時の常磐線上野口にはEF80牽引の普通客車列車が上記のように3往復残っており、私も土曜日半ドンの午後などはよく上野駅に寄り道して撮影したものでした。 2006/2/8 水戸　K806編成　411-506+MM'-1522+T-706+MM'-506+411-606 第3次の4編成は常磐線中電輸送力増強用で、このグループからクリーム色10号に青20号の帯入りの外部塗色での出場となりました。第4次は1984年2月ダイヤ改正と401系置き換え用で、この予算で昨日の100番台最終グループが発注されています。最後の第5次は主変圧器が自然冷却方式に、整流器が自走風冷式のRS40になり、プラットホームとの段差を小さくするため床厚を70㎜から45㎜に変更することで床面高さを1200mmとしました。天井も平天井となりました。循環式汚物処理装置が新製時から取り付けられたのもこのグループからでした。 2005/9/5   馬橋　　K620編成　411-520+MM'-520+411-620 2005/6/18 K817編成　411-622+M'M-522+T-2+M'M-127+411-522 編成記号の推移と廃車1986年       K501~K524　K513~K517は南福岡へ転属となり、50Hz/60Hz共用の効果が発揮されました。 2004/10/17　門司　勝田に新製配置後、2年で南福岡に転属となったFm513編成　現在はFK513~FK517とFK520編成として鹿児島車両センターに配置1993年　　　7連グループ                 K801～K812　　700番台MM'Tを挟んで　　　　　　  K816,  K817    100番台MM',0番台Tを奇数側に挟んで　　　　　　　  K818,  K819    700番台MM',0番台Tを奇数側に挟んで　                 4連グループ      K618(518), K620(520)　　1997年、2002年変化なし 2004年　　　519が　K614　4連に　K814は709MM'Tに 2007年　　　7連グループ　　　　　　　K801,K802,K804-K809　MM'Tメンバーが一部変化　　　　　　　　　510は　K810 とK910に　　　　　　  K811,K812, K813(518), K814(519), K816(521), K817(522), K818(523),K819(524)                4連グループ　K603(503), K620(520) 2008年　　　12/24 -507, -520　JR九州へ転籍       E531系の導入で勝田の415系500番台は2008年6月末までに全廃されています。 にほんブログ村　 最後まで読んで戴きありがとうございます。上のリンクをクリックされると面白い鉄道記事満載のブログ村。もしくは鉄道コムに飛ぶことができます。 close

国鉄近郊型スタイルの祖となった401，403，421，423，415系　その8　415系500番台の登場
