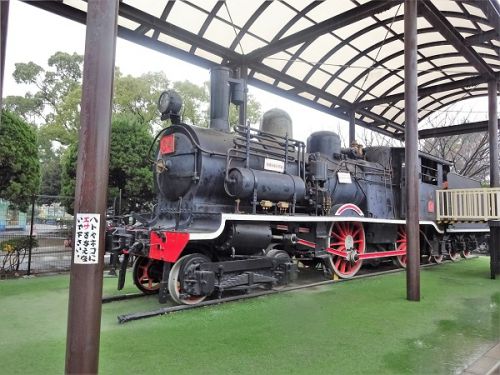

公園に保存されている鉄道車両の訪問記録、今回は東京都大田区の萩中児童公園です。訪問日は2015年3月1日、所在地は大田区萩中三丁目26番46号です。 豊富な遊具のみならず、B3形(34号）蒸気機関車、軌道モーターカー、都電7000形、モータボート、プール、野球場とあり、かなり人気…… more の公園です。 東武B3形蒸気機関車は国鉄5600形蒸気機関車と準同形機で5600形は1899年から1902年にかけ、Pbt2/4形(後の鉄道院5500形）の改良タイプとしてイギリスのベイヤー・ピーコック社で18両が製造され、日本鉄道に納入されましたが、東武鉄道にはB3形として6両（製造番号5836 - 5841）が納入され、29-34号と付番されました。 車軸配置4-4-0(2B)の2気筒、飽和式テンダー機関車で動輪直径は1372ｍｍ、スティーブンソン式弁装置、ラムズボトム式安全弁を装備していました。最大の特徴はベルギーの技術者A・ベルペヤの開発したベルペヤ火室を持ち、内火室と外火室がほぼ同じ形状で内火室を支えるステイの形状を簡単にでき、缶水（ボイラー水）の循環が良く水垢の付着が少ないという利点がありました。主要諸元全長：14,382mm全高：3,810mm全幅：2,502mm軌間：1,067mm車軸配置：4-4-0(2B)動輪直径：1,372mm　東武鉄道のB3形は1524㎜弁装置：スチーブンソン式基本型シリンダー（直径×行程）：406mm×559mmボイラー圧力：10.5kg/cm2火格子面積：1.57m2全伝熱面積：89.7m2煙管蒸発伝熱面積：83.4m2火室蒸発伝熱面積：6.3m2ボイラー水容量： 2.6m3小煙管（直径×長サ×数）：45mm×3,642mm×164本機関車運転整備重量：35.58t機関車空車重量：32.32t機関車動輪上重量（運転整備時）：23.92t機関車動輪軸重（各軸均等）：11.64t炭水車重量（運転整備時）：23.50t炭水車重量（空車）：10.64t水タンク容量：9.1m3燃料積載量：3.46t機関車性能シリンダ引張力：5,990kgブレーキ装置：手ブレーキ、真空ブレーキ 東武鉄道が購入した6両は貨物列車牽引に使用され、29, 33は、1960年に、32は1963年に廃車され、残りは1966年末の会沢線、大叶線の蒸気機関車廃止まで使用されました。30は栃木県佐野市葛生町の嘉多山公園に34がこちらに保存されました。これら6両はわが国に輸入された最後の２B形テンダー機関車です。ちなみに1908年に台湾総督府鉄道部向けに70形として4両が導入されています。 にほんブログ村　 最後まで読んで戴きありがとうございます。上のリンクをクリックされると面白い鉄道記事満載のブログ村。もしくは鉄道コムに飛ぶことができます。 close

公園保存車両　萩中児童公園の保存車両　その1　東武鉄道B3形蒸機
