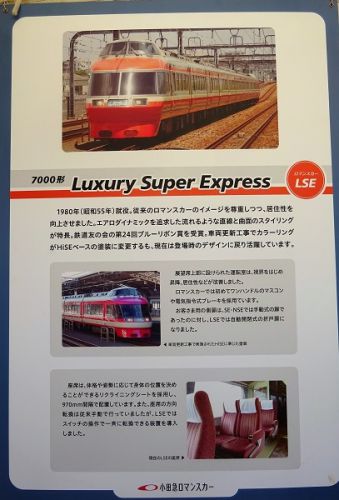

歴代ロマンスカーの写真による紹介、今回は7000形LSE:Luxury Super Express です。 2019/5/25　海老名車両基地 この車両は耐用年数10年で設計された3000形SE車の老朽化、置き換えを当初の目的に1980年に登場したタイプで、NSE3100形のイメ…… more ージを保ちつつ、斬新さを追求し、居住性、機能性の向上を図った車両でした。NSE車と同様の連接式、11両編成で1984年までに4編成が日本車輛製造、川崎重工業で製造されました。1981年には鉄道友の会からブルーリボン賞を授与されています。 2009/10/10　経堂　登場時の塗装に復元された7004x11編成 主要諸元 最高運転速度 110 km/h設計最高速度 145 km/h編成定員 456名→454名車両定員 50名（1・11号車）44名（2・5・6・7・10号車）32名→30名（3号車）36名（4・8号車）32名（9号車）編成重量 267.44 t編成長 145.20 m全長 16,390 mm（新宿方先頭車）16,310 mm（小田原方先頭車）12,500 mm（中間車）全幅 2,900 mm全高 4,060 mm（先頭車）4,015 mm（集電装置付中間車）3,835 mm (集電装置なし中間車）台車 住友金属工業 FS508A（連接電動台車）住友金属工業 FS508B（先頭電動台車）住友金属工業 FS008（連接付随台車）主電動機 東洋電機製造 TDK-8420-A 三菱電機 MB-3262-A主電動機出力 140kW（直巻整流子電動機・端子電圧375V・定格回転数1,900rpm）駆動方式 東洋電機製造 KD333-A-M TD平行カルダン駆動方式 （中実軸撓み板継手方式）歯車比 80:19=4.21制御方式 電動カム軸式抵抗制御力行…全界磁13段・弱め界磁4段制動…全界磁16段制御装置 東京芝浦電気 MM-39-A制動装置 発電制動併用全電気指令式電磁直通制動 (MBS-D)保安装置 OM-ATS, D-ATS-P NSE車と較べて変化している点は・車体中央部が低床構造から平床構造にしたこと・先頭車前面窓の傾斜角を60度から48度とし、前面の灯火類、愛称表示器を埋め込み式としたこと・NSE車ではなかった連結部の貫通扉を設置したこと・座席は2300形以来となるリクライニングシートを設置し、シートピッチを970mmとしたこと・終端駅でのシートの方向転換はSWひとつで可能な回転式リクライニングシートを国内の鉄道で初めて採用したこと LSE車の特記すべき点は当時の国鉄が新型特急電車の開発のために、ボギー車(183系）と連接車の比較試験を行いたいとの希望からSE車以来となる走行試験に7002x11編成が使用されることとなり、1982年12月10日から15日にかけて東海道本線大船～熱海間で最高速度130km/hの走行試験が行われたことです。試験の結果はボギー車と連接車では乗り心地の差はなし、同程度の性能」といったもので、結局国鉄は連接特急車両の開発は行いませんでした。 4次車7004x11編成の導入をもってLSE車の製造は終了し、1985年10月に小田急では初めて車内公衆電話が設置されました。 2009/10/4　千歳船橋　リニューアルを機会に10000形HiSE車と同じカラーリングになったLSE車 1996年から1998年にかけて日本車輛において全編成のリニューアルが実施され、外部カラーリングはHiSE10000形と同じホワイトベースに濃淡ワインレッドの帯が入るデザインとなりました。 2007年には小田急開業80周年・SE車登場30周年記念で7004x11編成が旧塗装に復元されました。 2015/4/1　豪徳寺　最晩年、オリジナル塗装のみとなったLSE車 2010年1月には7002x11編成が最初の廃車になり、解体、2012年2月7003x11が旧塗装に、7001x11は運行を終了しました。2018年6月には7003x11が廃車解体、7004x11も2018年10月のイベント列車で運行を終了、全車解体されました。7003x11の先頭車のみが保存され2021年開業予定のロマンスカーミュージアムで保存されることとなりました。 にほんブログ村　 最後まで読んで戴きありがとうございます。上のリンクをクリックされると面白い鉄道記事満載のブログ村。もしくは鉄道コムに飛ぶことができます。 close

初めての小田急ファミリー鉄道展2019　参加　その11 特急ロマンスカー写真による紹介　LSE　7000形
